哈囉！又到了快樂的教學時光，

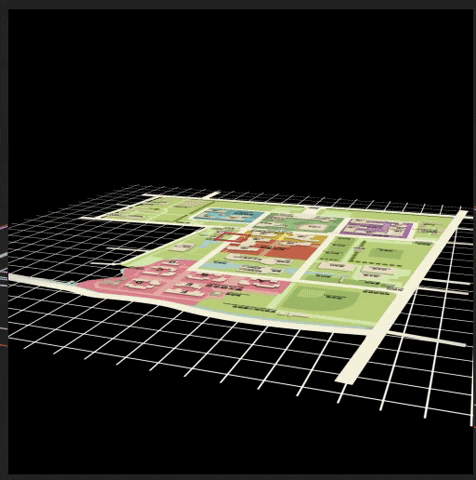

今天來教大家如何製作科技感十足的3D地圖！

首先準備好想要製作的地圖素材，

若有AI或是PS檔的話會更方便作業！

因此這裡的素材從學校網站下載的學校平面圖AI檔。

先在AI終將不需要的圖示刪除，

併案自己的喜好將地圖拆開分好圖層！

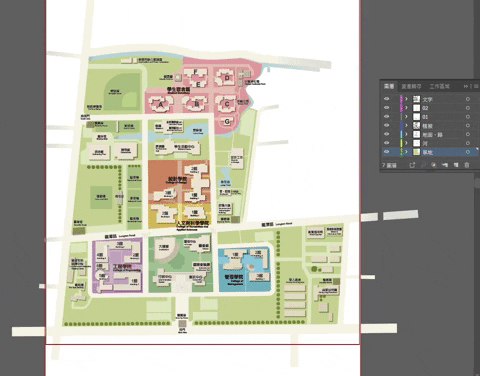

拆圖層的參考如下：

接著將AI檔匯入AE當中，

如果原本匯入時是有Comp包裝的，

可將Comp中的所有圖層複製出來放好，或直接在Comp中製作也行！

我們先在底下製作一個網格。

在圖層下方空白處右鍵 > New > Solid。

新增一個Sold。

接著替Solid新增Grid效果。

Anchor與Corner兩個點的位置所圍成的方形範圍即是每格網格的大小，

可依照自己的喜好去調整。

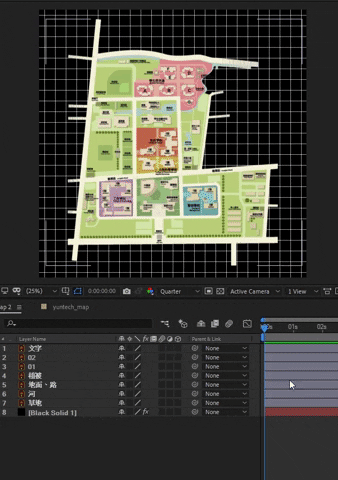

將Solid移至最下方圖層，看起來就像在矩陣中的地圖了。

接著我們選取所有圖層，點選立方體的圖示，

將所有圖層轉換為3D圖層，

一開始轉換時可能會看到畫面可能有點跑掉，

那是因為目前所有圖層的z座標(面對眼睛正前方的方向)是一樣的，

圖層互相交疊所產生的狀況。

選取所有圖層按P，開啟圖層的Position，

可以看到所有圖層都有一組3個數字的組數，

第三個數字都為0，代表所有圖層的z座標都一樣。

稍微將所有圖層的距離拉開，每個圖層距離1~2 pixel就可以了。

現在畫面正常多了。

接著再新增一個Null空白物件。

將Null的3D圖層也開啟。

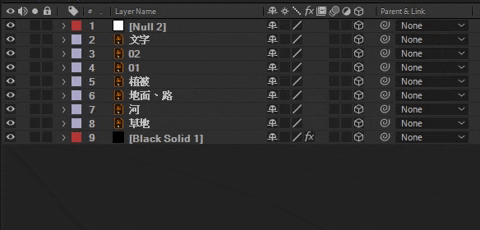

接著將其他圖層都parents到Null上。

接下來只要旋轉或移動Null，

所有圖層就會跟著Null統一行動囉！

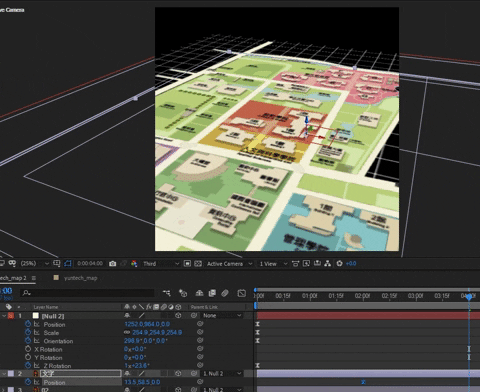

可以稍微旋轉看看Null，

設定好想要旋轉的角度。

調整速度、大小、位置，

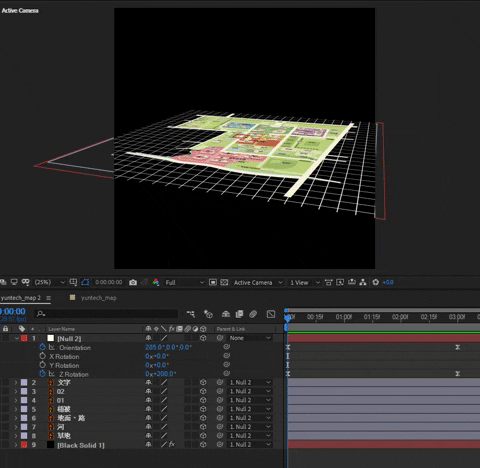

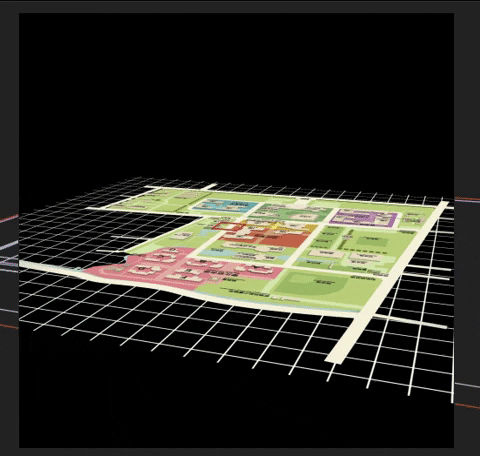

目前看畫面起來像這樣：

接下來局部調整其他細節，

例如可以讓每個圖曾都浮起來，

個別移動每個圖層的z座標看看。

設好關鍵影格後，地圖看起來豐富許多，

不過最底下的網格太小很容易看到邊緣。

這時可以替Solid加入Motion Tile效果。

Output Width和Height可以設定長寬往外擴張的比例，

這邊設定500，也就是每個邊會往外延伸500%。

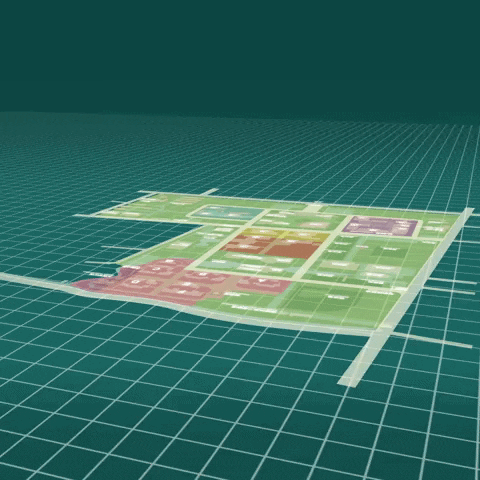

現在網格看起來比較有延伸感，整個畫面看起來更有空間感了！

這樣就大致完成整個3D地圖的雛型了！

剩下的就是裝飾的部分了，

例如加入Fill來調色、加入Tint來讓塗層變成單色調，

或是調整透明度，甚至是加入Glow讓地圖有種發光的感覺！

如果想加入垂直圖片也可以！

先匯入圖片素材：

稍微用遮罩及線條製作好動畫。

將剛才的圖片及動畫所用到的圖層Comp起來。

接著將Comp的3D圖層開啟。

將在3D地圖角度調整好後讓垂直圖片parents到Null上。

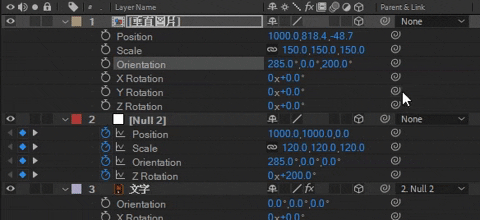

調整位置、大小，並將y座標設為90度。

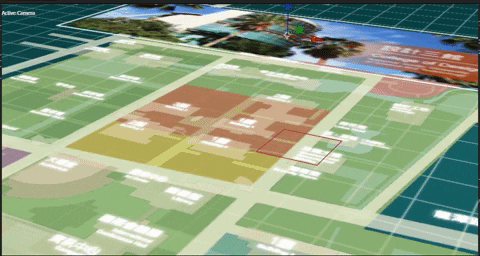

撥放看看效果：

最後再調整垂直圖片的透明度、移動就完成囉！

此教學專案檔下載(cc 2018以上)：
